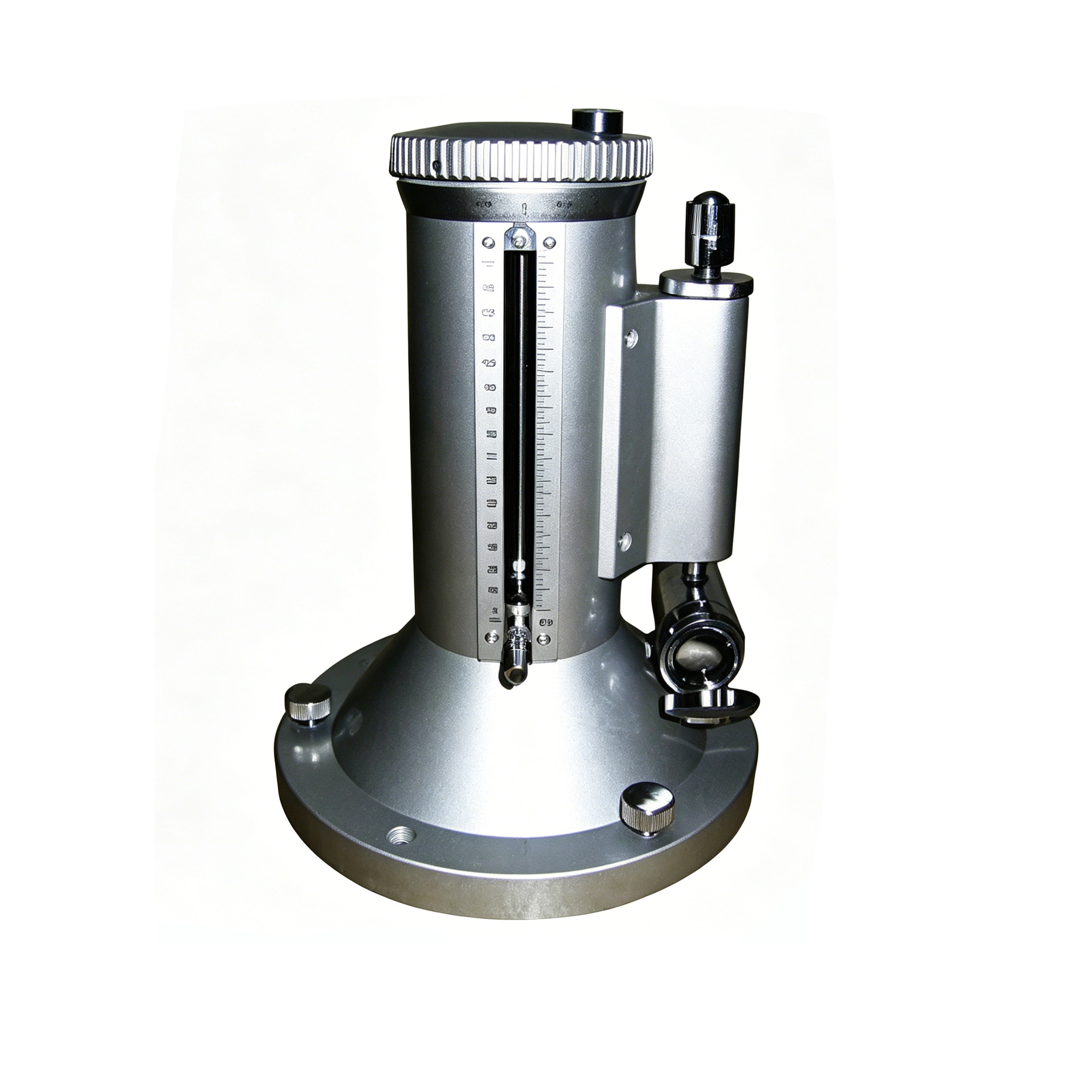

補償式微壓計

西安云儀生產的補償式微壓計主要用于測量非腐蝕性氣體的微小壓力，負壓力及壓力差，配上調壓器還可用來效準其他壓力儀表。被廣泛應用于各大專院校，計量單位及煤礦企業等實驗室使用。造型美觀，示值清晰，測量準確，刻度板上壓力單位mmH2O，可以滿足不同場合的需求。

4000-118-588

產品詳情

一、產品概述
西安云儀生產的補償式微壓計主要用于測量非腐蝕性氣體的微小壓力，負壓力及壓力差，配上調壓器還可用來效準其他壓力儀表。被廣泛應用于各大專院校，計量單位及煤礦企業等實驗室使用。造型美觀，示值清晰，測量準確，刻度板上壓力單位mmH2O，可以滿足不同場合的需求。
二、主要技術參數
1、測量范圍、基本誤差（類目劃分到壓力校準臺）

三、結構簡述
補償微壓計由微調部分、水準觀測部分、反光鏡部分急外殼部分組成。

結構示意圖
微調部分:由刻有200等分的微調盤固定在長螺桿上，長螺桿帶動蓄水筒作上升或下降運動，在水匣靜壓接嘴上裝有示度滑塊，示度滑塊沿示值標尺上下移動指出蓄水筒的位移高度。
◎ 水準觀測部分:在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
反光鏡部分：由一個反光鏡固定在鏡殼上，反光鏡面反射觀測量筒內的水準頭與液面的接
觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”。
外殼部分：由殼體及橫擔支持長螺桿，在殼體上裝有水平泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
