一、產品概述
西安云儀YUNYI7000系列全自動活塞式壓力計，深度融合伺服造壓控壓系統與氣動二進制自動加碼系統，實現全自動加壓與精準控壓，不僅加壓快速穩定，更將控壓精度提升至全新高度。其全自動特性徹底革新傳統校準模式，無需人工手動加碼、調節壓力，大幅降低人為操作誤差，顯著提升校準效率與一致性。
該設備核心用于校準精密壓力表、壓力傳感器、壓力變送器等壓力測量儀表，通過將被校準儀表與壓力計連接，在設定壓力值下對比兩者測量結果，精準判斷被校準儀表誤差，確保量值傳遞準確無誤。作為各級計量機構建立壓力計量標準的核心設備之一。

二、滿足檢定規程
JJG59-2022 《液體活塞式壓力計檢定規程》
JJG 99-2022 《砝碼檢定規程》

三、產品構造特點

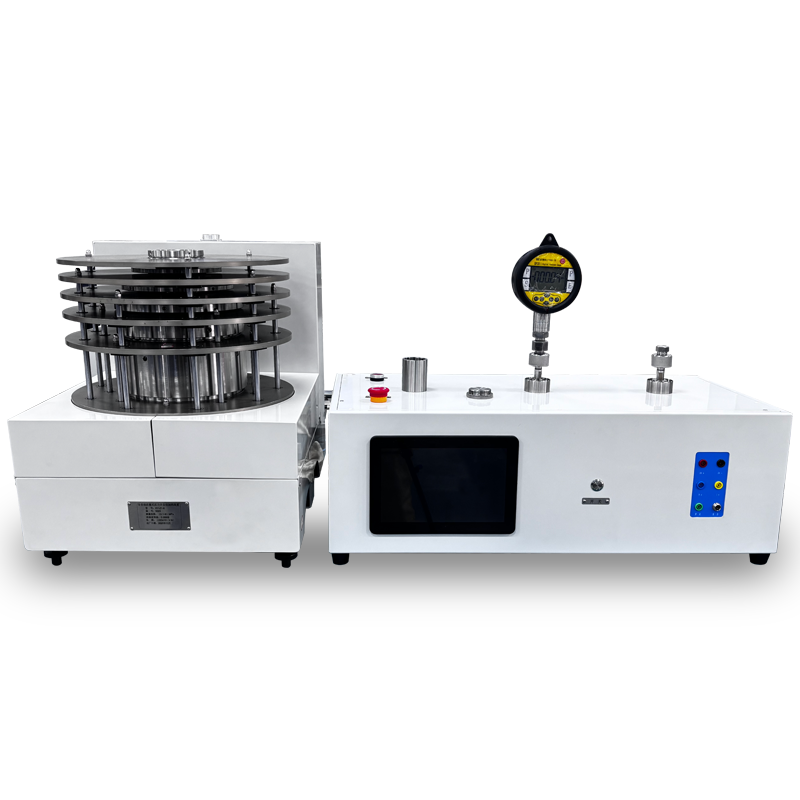

全自動活塞式壓力計由智能造壓系統和自動砝碼加載系統兩部分組成，具體技術指標如下：

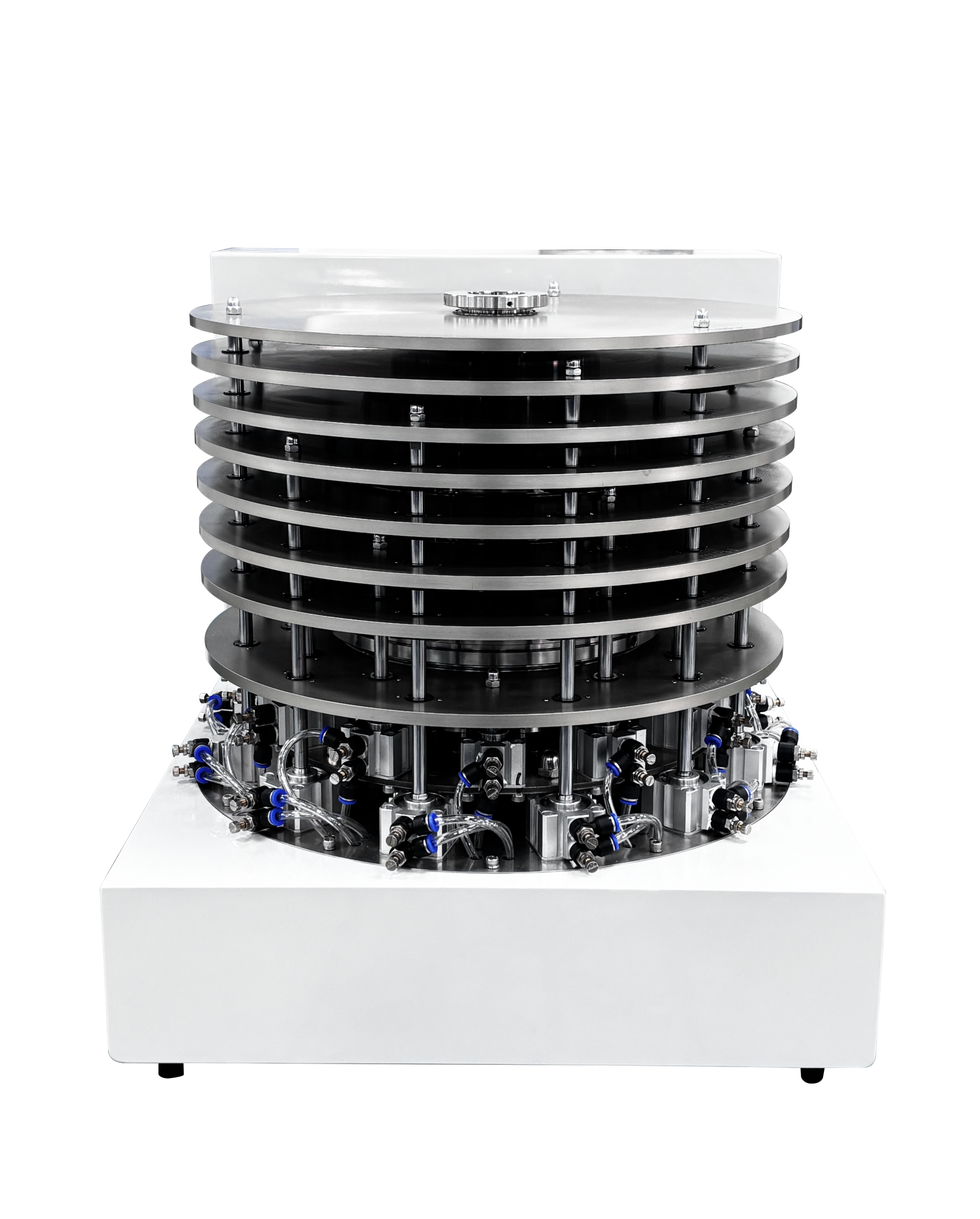

自動砝碼加載系統
采用二進制加碼系統，加載砝碼數量少、計算邏輯少，故障率低。
采用氣動驅動，為每個砝碼（T型同心砝碼）配備獨立的氣缸與電磁閥組合，驅動裝置行程為5毫米當接收到指令以后，同步調整所有砝碼的狀態可快速同步的增減砝碼，且增減砝碼速度砝碼加載時間≤5s，提高加載/卸載砝碼組合的整體效率。
整體防塵罩設計，砝碼不會受到灰塵和濕氣影響，保證了活塞系統的精度和穩定性。
整體采用氣動加載裝置，每個砝碼配套單獨的氣缸驅動裝置，直頂式加、卸。砝碼加載受力點不使用三點或四點加載，使用托盤加載，且托盤接觸面采用橡膠材質，減少了磨損的同時提高了砝碼的平穩性。
整體內置溫濕度傳感器，轉速傳感器，位移傳感器實時監測活塞系統的運行狀態。
活塞系統、保護軸同活塞桿均為高強度、高韌性的碳化鎢材質，一體成型防斷裂保護系統取得專利；
活塞系統模塊化設計：方便安裝、拆卸、保存和送檢（備有航空手提箱）。
可動部件較少，可靠性較高，維護方便。

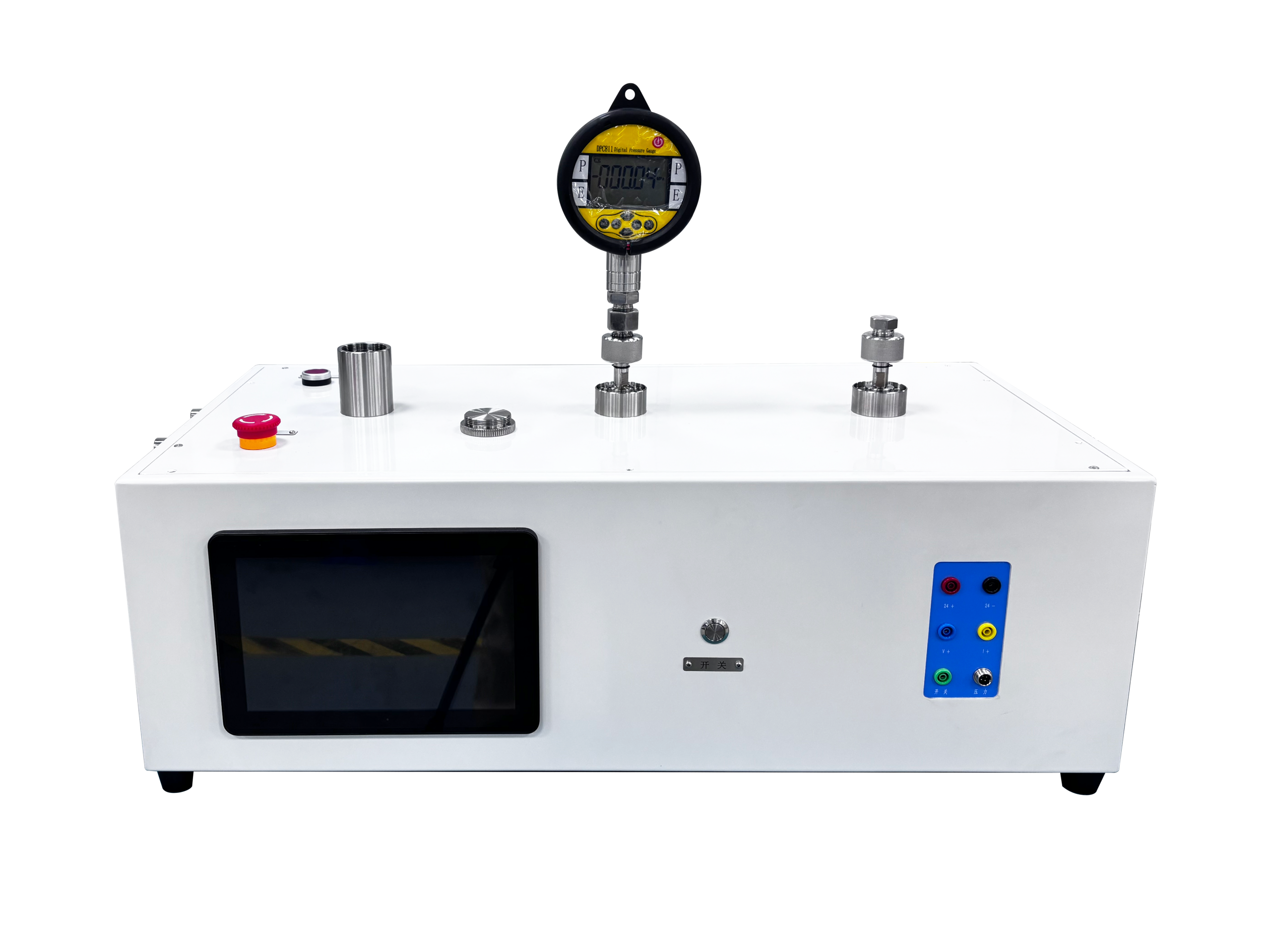

智能造壓系統
加壓系統采用伺服電機同步活塞缸的方式，調壓精準穩定；
采用10.1寸觸摸屏操作，方便快捷，具備操作界面，可實現對壓力產生、砝碼加載、測量過程以及數據記錄等多方面的自動化控制，還能對測量數據進行實時處理、顯示以及存儲等操作；
輸出一路壓力接口，接口螺紋為M20*1.5，可接多路擴展臺；
豐富的外設接口，可支持串口(RS485)通訊或網口通訊，可遠程控制；
系統穩壓時間不大于120秒；
內置排污系統，避免管路堵塞；
電源電壓：AC（220±10）V，頻率：50Hz

采集和監測軟件
工作站和其他計算機可搭載全自動壓力檢測裝置軟件，實現手動檢定和自動檢定。
全自動壓力檢測裝置軟件采用C/S架構實現人機交互界面，各項狀態參數、測量數據、監控信息的實時顯示。
三維可視化動態模型，將活塞對應的關鍵部件（砝碼、活塞）更直觀、貼近現實設備顯示。
業務功能包含基礎檢定、查詢、設置、報警等
數據存儲分為靜態和動態數據兩部分，數據安全保存。

四、采用二進制加砝碼的優勢
1. 簡化操作流程
在傳統的逐個添加砝碼的方式中，若要達到某個特定的測量值，可能需要多次嘗試不同砝碼的組合并逐個添加或移除。而二進制加砝碼是基于二進制的邏輯，通過選擇對應不同位權的砝碼來組合，例如有 1g、2g、4g、8g 等按二進制位權設置的砝碼，只需根據目標值確定選取哪些砝碼即可，大大減少了添加和移除砝碼的操作次數，減小累積誤差，操作更為便捷高效。
2.快速定位組合
由于二進制系統本身具有規律性，操作人員可以依據目標數值快速在腦海中或者通過簡單計算確定需要使用的砝碼組合，無需像面對一堆隨意規格的砝碼那樣去反復思考、嘗試不同的搭配方式，能迅速完成砝碼配置，節省時間。
3.精準匹配數值
二進制砝碼組合可以更精細、準確地匹配目標測量值。
4.易于拓展兼容
無論是在已有的砝碼系統基礎上增加新的位權砝碼以擴大測量范圍，還是與其他采用二進制邏輯的計量、檢測設備配合使用，都具有較好的兼容性和拓展性，能夠更好地適應不同的測量需求和場景變化。

五、產品技術參數
型號：YUNYI7006 量程：0.06-0.6MPa 精度：0.005% 最小砝碼（含底盤）0.06MPa
型號：YUNYI7060 量程：0.1-6MPa 精度：0.005% 最小砝碼（含底盤）0.1MPa
型號：YUNYI7600 量程：1-60MPa 精度：0.005% 最小砝碼（含底盤）1MPa
型號：YUNYI7250 量程：5-250MPa 精度：0.005% 最小砝碼（含底盤）5MPa
工作介質：工作介質：癸二酸二酯（癸二酸二異辛酯），20℃時其運動粘度20~25mm2/s，酸值不大于0.05mgKOH/g
砝碼材質：304無磁不銹鋼
活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢
砝碼修正：按照使用地進行重力加速度修正

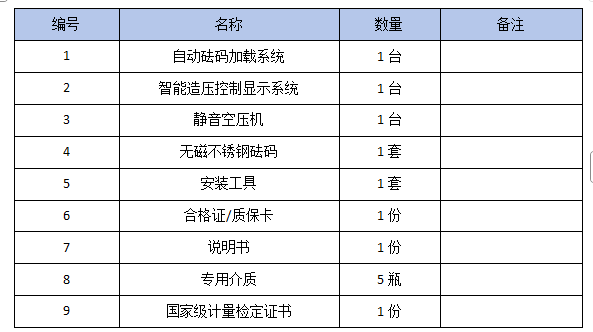

六、全自動活塞式壓力計配置清單

七、存放環境條件
依據JJG875-2019 數字壓力計、JJG882-2019壓力變送器、JJG 49-2013 彈性元件式精密壓力表和真空表檢定規程，溫濕度規定如下：
（1）工作溫度：（20±10）℃，能連續正常工作；
（2）工作相對濕度:≤80%。
（3）放置設備的臺面要平穩，并無電磁干擾。
