高壓氣壓源結構緊湊、便于攜帶、不易泄漏。采用杠桿加壓，螺旋微調的組合結構，可以提供穩定、可靠的壓力源，是實驗室或工業現場校驗-0.095～14MPa變送器、壓力開關、壓力表、壓力傳感器等的選擇。滿足JB/T 599-2005《壓力表校驗器》行業標準。
二、產品用途
氣動高壓試驗泵是現場校驗-0.095MPa~14MPa量程范圍內壓力儀表的理想壓力源，如果它與XY-2006C智能數字壓力校驗儀或YK-100B數字壓力表合使用，則是工業現場校驗各種壓力變送器、壓力開關、壓力表及其它壓力儀器、儀表的理想方案。
三、技術指標
產品型號：XY-2006C
造壓范圍：（-0.095~14）MPa
穩定度等級：0.02%
工作介質:空氣
小調節度：10Pa
外形尺寸：360mm×204mm×100mm
重量：5kg
壓力連接：M20*1.5（2個 ）
四、使用注意事項
遵循操作規程：
在使用便攜式氣體壓力校驗源之前，務必仔細閱讀用戶手冊，嚴格按照規定的操作流程進行操作。例如，要按照正確的順序開啟和關閉閥門，避免因誤操作而導致設備損壞。在調節壓力時，應緩慢進行操作，防止壓力突變對設備內部的壓力傳感器、閥門等部件造成沖擊。
避免過載使用：
明確設備的額定壓力范圍，不要超過這個范圍進行校驗操作。例如，如果設備的最大壓力為 14MPa，就不應將壓力設置超過這個值。過載使用會使設備內部的部件承受過大的壓力，加速部件的磨損，甚至可能導致安全事故。
WZPB-2（鋅點石英管）型標準鉑電阻溫度計是用于傳遞國際溫標的計量標準器具。在檢定各種標準水銀溫度計；工業鉑、銅熱電阻溫度計；精密溫度計時作為標準使用。也可以直接用于準確度要求較高的溫度測量。
二、產品參數
XY-630空盒氣壓表檢定裝置（手動型）采用高準確度絕壓壓力模塊,準確度等級達到0.02 級，不僅滿足了所有空盒氣壓表、空盒氣壓計的校準需求，也能對0.05 級以下的數字式氣壓計或者壓力變送器、壓力傳感器進行校準，操作簡單、穩定可靠。廣泛地應用于氣象、航空、航天、軍 事、農業、和科研等領域。
二、技術指標
產品組成：氣體壓力源+高精度數字絕壓表+空盒氣壓表檢定盒
精度等級：0.02級
測量范圍：（0~120）kPa 、 （60~115）kPa
壓力控制精度不大于0.1hPa
海拔高度（-1000~12000）m，誤差（4~12）m；
海拔高度（12000~32000）m，誤差（12~240）m；
海拔高度（32000~40000）m，誤差（240~1400）m；
參考檢定規程：根據JJG272- 2007 《空盒氣壓表和空盒氣壓計》
三、產品特點
可視性：采用DYM3型空盒氣壓表的尺寸為檢定箱設計參照樣本，檢定箱頂蓋的上端設計為一塊透明的鋼化玻璃，通過視窗觀察能在測試時準確讀數；
密封性：為確保密封性，在檢定箱的底座上設計一個圓形的凹槽，凹槽中有橡膠墊圈，使底座與檢定箱的頂蓋下端的凸出部分咬合??；
穩定性：利用主機控制氣源的上下限，用延時方法來判斷標準值與檢定箱的差值以實現氣源的穩定性；
微差壓壓力表校驗儀，采用優質不銹鋼及鋁合金材料，德國進口密封件及連接件精制而成。高精度的標準器，確保差壓表的精準校驗測量。在數字壓力校驗系統中，它能+夠提供穩定且可以控制壓力變化足夠小的微壓壓力的校驗。
二、產品特點
操作簡單，維護方便
升降壓平穩，受外界溫度影響小
最小可控調節細度高，精度高
密封性能優越，接近零泄漏
三、技術指標
西安云儀YUNYI7000系列全自動活塞式壓力計，深度融合伺服造壓控壓系統與氣動二進制自動加碼系統，實現全自動加壓與精準控壓，不僅加壓快速穩定，更將控壓精度提升至全新高度。其全自動特性徹底革新傳統校準模式，無需人工手動加碼、調節壓力，大幅降低人為操作誤差，顯著提升校準效率與一致性。
該設備核心用于校準精密壓力表、壓力傳感器、壓力變送器等壓力測量儀表，通過將被校準儀表與壓力計連接，在設定壓力值下對比兩者測量結果，精準判斷被校準儀表誤差，確保量值傳遞準確無誤。作為各級計量機構建立壓力計量標準的核心設備之一。
二、滿足檢定規程
JJG59-2022 《液體活塞式壓力計檢定規程》
JJG 99-2022 《砝碼檢定規程》
三、產品構造特點
全自動活塞式壓力計由智能造壓系統和自動砝碼加載系統兩部分組成，具體技術指標如下：
自動砝碼加載系統
采用二進制加碼系統，加載砝碼數量少、計算邏輯少，故障率低。
采用氣動驅動，為每個砝碼（T型同心砝碼）配備獨立的氣缸與電磁閥組合，驅動裝置行程為5毫米當接收到指令以后，同步調整所有砝碼的狀態可快速同步的增減砝碼，且增減砝碼速度砝碼加載時間≤5s，提高加載/卸載砝碼組合的整體效率。
整體防塵罩設計，砝碼不會受到灰塵和濕氣影響，保證了活塞系統的精度和穩定性。
整體采用氣動加載裝置，每個砝碼配套單獨的氣缸驅動裝置，直頂式加、卸。砝碼加載受力點不使用三點或四點加載，使用托盤加載，且托盤接觸面采用橡膠材質，減少了磨損的同時提高了砝碼的平穩性。
整體內置溫濕度傳感器，轉速傳感器，位移傳感器實時監測活塞系統的運行狀態。
活塞系統、保護軸同活塞桿均為高強度、高韌性的碳化鎢材質，一體成型防斷裂保護系統取得專利；
活塞系統模塊化設計：方便安裝、拆卸、保存和送檢（備有航空手提箱）。
可動部件較少，可靠性較高，維護方便。
智能造壓系統
加壓系統采用伺服電機同步活塞缸的方式，調壓精準穩定；
采用10.1寸觸摸屏操作，方便快捷，具備操作界面，可實現對壓力產生、砝碼加載、測量過程以及數據記錄等多方面的自動化控制，還能對測量數據進行實時處理、顯示以及存儲等操作；
輸出一路壓力接口，接口螺紋為M20*1.5，可接多路擴展臺；
豐富的外設接口，可支持串口(RS485)通訊或網口通訊，可遠程控制；
系統穩壓時間不大于120秒；
內置排污系統，避免管路堵塞；
電源電壓：AC（220±10）V，頻率：50Hz
采集和監測軟件
工作站和其他計算機可搭載全自動壓力檢測裝置軟件，實現手動檢定和自動檢定。
全自動壓力檢測裝置軟件采用C/S架構實現人機交互界面，各項狀態參數、測量數據、監控信息的實時顯示。
三維可視化動態模型，將活塞對應的關鍵部件（砝碼、活塞）更直觀、貼近現實設備顯示。
業務功能包含基礎檢定、查詢、設置、報警等
數據存儲分為靜態和動態數據兩部分，數據安全保存。
四、采用二進制加砝碼的優勢
1. 簡化操作流程
在傳統的逐個添加砝碼的方式中，若要達到某個特定的測量值，可能需要多次嘗試不同砝碼的組合并逐個添加或移除。而二進制加砝碼是基于二進制的邏輯，通過選擇對應不同位權的砝碼來組合，例如有 1g、2g、4g、8g 等按二進制位權設置的砝碼，只需根據目標值確定選取哪些砝碼即可，大大減少了添加和移除砝碼的操作次數，減小累積誤差，操作更為便捷高效。
2.快速定位組合
由于二進制系統本身具有規律性，操作人員可以依據目標數值快速在腦海中或者通過簡單計算確定需要使用的砝碼組合，無需像面對一堆隨意規格的砝碼那樣去反復思考、嘗試不同的搭配方式，能迅速完成砝碼配置，節省時間。
3.精準匹配數值
二進制砝碼組合可以更精細、準確地匹配目標測量值。
4.易于拓展兼容
無論是在已有的砝碼系統基礎上增加新的位權砝碼以擴大測量范圍，還是與其他采用二進制邏輯的計量、檢測設備配合使用，都具有較好的兼容性和拓展性，能夠更好地適應不同的測量需求和場景變化。
五、產品技術參數
型號：YUNYI7006 量程：0.06-0.6MPa 精度：0.005% 最小砝碼（含底盤）0.06MPa
型號：YUNYI7060 量程：0.1-6MPa 精度：0.005% 最小砝碼（含底盤）0.1MPa
型號：YUNYI7600 量程：1-60MPa 精度：0.005% 最小砝碼（含底盤）1MPa
型號：YUNYI7250 量程：5-250MPa 精度：0.005% 最小砝碼（含底盤）5MPa
工作介質：工作介質：癸二酸二酯（癸二酸二異辛酯），20℃時其運動粘度20~25mm2/s，酸值不大于0.05mgKOH/g
砝碼材質：304無磁不銹鋼
活塞材料：活塞桿：碳化鎢；活塞筒：碳化鎢
砝碼修正：按照使用地進行重力加速度修正
六、全自動活塞式壓力計配置清單
七、存放環境條件
依據JJG875-2019 數字壓力計、JJG882-2019壓力變送器、JJG 49-2013 彈性元件式精密壓力表和真空表檢定規程，溫濕度規定如下：
（1）工作溫度：（20±10）℃，能連續正常工作；
（2）工作相對濕度:≤80%。
（3）放置設備的臺面要平穩，并無電磁干擾。
YK-120C 智能數字壓力校驗儀采用高精度低功耗大規模集成電路為核心器件,主要由高精度測量芯片、電池充電保護電路、傳感器和信號處理電路組成。該產品內置電流、電壓模塊、24V 電源模塊、可方便校準壓力變送器和其他壓力儀表。
二、產品優勢
高精度與可靠性：采用進口高精度芯體，經老化溫補，確保測量精準穩定。
多功能性:集壓力、電壓、電流、開關量測量及24V輸出多功能于一體。
自動校零補償：自動修正零點/溫度漂移，測量更準確穩定。
三、技術參數
量程：-100kPa~250MPa （范圍內選擇）
壓力型式：絕壓 表壓 密封表壓 ?
壓力單位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O ?
精度：0.05% 、0.02% ?
電流測量：0-24mA 精度 0.05% 0.02% ?
電壓測量：0-10V 精度 0.05% 0.02% ?
激勵電壓：直流 24V±2% ?
通訊方式：無通訊/RS485 通訊 ?
補償溫度：（0～50）℃ ?
相對濕度：＜95%； ?
大氣壓力：（86～106）kPa?
存儲溫度：（-20～70）℃。 ?
白色背光，5 位/6位數字顯示，帶進度條顯示 ?
壓力連接：M20 × 1.5mm
1.2 倍過載

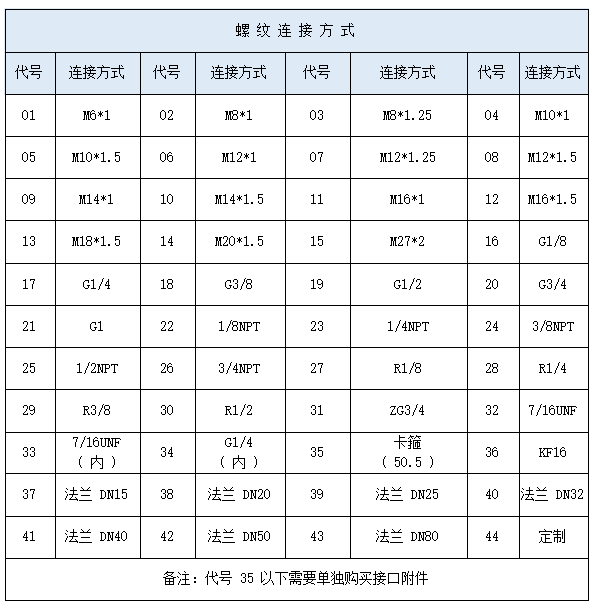

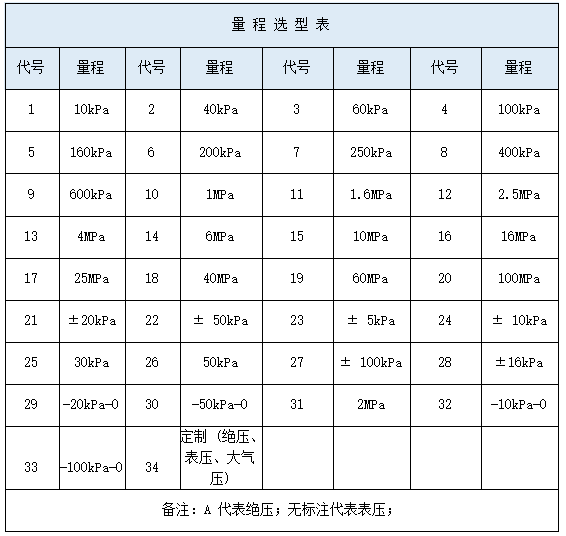

四、選型表
]]>
一體化電池蓋帽耐壓爆破測試儀是專為鋰電池（圓柱 / 方形）安全蓋帽 / 防爆片設計的專用壓力測試設備，主要用于電池廠來料檢驗、研發驗證、生產線質控，確保蓋帽在異常內壓下能按設計安全泄壓，避免電芯爆炸。
二、產品功能
耐壓測試：在規定壓力與保壓時長下，驗證蓋帽無泄漏、無破裂；
爆破測試：勻速升壓至防爆片破裂，精準捕獲爆破壓力峰值；
同步檢測密封性；
數據自動采集、生成報告、追溯存檔。
三、產品主要組成
全自動壓力控制器，反力架和治具保護工裝，主機+高頻采集軟件，電腦顯示器，帶柜鈑金箱
四、主要技術參數
|
壓力測試范圍 |
0-3MPa ?0-6MPa |
|
壓力源適配 |
外置高壓氣瓶（用戶自備），適配接口為 G1/2 螺紋，支持氮氣、壓縮空氣等惰性氣體；或電動增壓泵 |
|
壓力控制器精度 |
±0.1% FS ±0.05% FS |
|
控制模式 |
自動線性升壓，升壓速率可調 |
|
泄壓方式 |
自動泄壓（爆破后 10s 內完成泄壓） |
|
超壓保護 |
內置超壓保護閥，保護閾值為最大測試壓力的 1.1 倍（即 6.6MPa），觸發后自動切斷氣源 |
|
采集頻率 |
固定 10000Hz（即 0.1 毫秒采集一次），可穩定捕捉壓力變化過程數據，滿足常規爆破測試中壓力峰值捕捉需求 |
|
數據存儲 |
內置 16GB 存儲空間 |
|
數據導出格式 |
Excel/CSV 格式，支持通過以太網輸出 |
|
爆破壓力捕捉 |
自動識別爆破瞬間壓力峰值，基于 10000Hz 采集頻率，峰值捕捉響應時間≤0.1ms，捕捉誤差≤±0.05MPa（匹配傳感器 0.5 級精度） |
|
電腦 |
19寸顯示器 |
|
語言支持 |
中文 / 英文雙語切換 |
|
機箱材質 |
冷軋鋼板（表面靜電噴塑處理，厚度 1.5mm），防銹等級≥GB/T 10125-2021 5 級 |
|
防護等級 |
機箱防護等級 IP54（防塵、防濺水，符合 GB/T 4208-2017 標準） |
|
散熱設計 |
/ |
]]>西安云儀活塞壓力計廣泛應用于計量室 、 實驗室以及生產或科學實驗環節作為壓力基準器使用。 此外， 它還可以直接應用于高可靠性監測環節，對其他儀表進行表決監測 。在電力 、冶金、 石油 、化工 、計量系統等行業，活塞壓力計都發揮著重要的作用。
我公司最新研發的自旋式活塞式壓力計通過電機帶動活塞系統旋轉，轉動平穩，靜音無 干擾，避免了因手動旋轉不平穩導致的活塞桿斷裂問題 。內置高精度過程信號測量功能，可 快速檢定壓力傳感器 、壓力變送器 、壓力開關等測量類儀表。
二、產品特點
電機帶動活塞系統旋轉，平穩安全無干擾；
大屏顯示電流 、 電壓 、 開關量 、位移 、 時間 、大氣壓等；
電測信號測量精度 0.02%， 并提供 DC24V 饋電的；
可內置高精度壓力模塊， 直觀讀數；
活塞系統采用碳化鎢，耐磨壽命長
砝碼均采用無磁不銹鋼， 防生銹
一體式活塞系統取得防斷保護專利
模塊化活塞系統方便安裝 、拆卸 、送檢和保養
低重心活塞掛籃，砝碼更穩
主機帶有排污系統，避免堵塞； 回油過濾等讓整機更干凈；
符合國家最新檢定規程JJG59-2022《液體活塞式壓力計檢定規程》
三、電測參數
電流 0-25mA 0.02%
電壓 0-10V 0.02%
開關量 通斷
激勵電壓 ：直流 24V±2%
壓力模塊精度 ：0.05% 0.02%（可選項）
電源：220V 50Hz
四、技術參數
|
型號 |
DKH8006A |
DKH8006 |
DKH8025 |
DKH8060 |
DKH8100 |
DKH8160 |
DKH8250 |
|||||||||||
|
測量范圍?MPa |
0.06-0.6 |
0.1-6 |
0.5-25 |
1-60 |
1-100 |
2-160 |
5-250 |
|||||||||||
|
精度等級 |
0.05 級???0.02 級???0.01 級???0.005 級 |
|||||||||||||||||
|
標稱上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
標稱下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
測量上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
測量下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
活塞公稱面積 cm2 |
1 |
0.5 |
0.2 |
0.05 |
0.05 |
0.05 |
0.025 |
|||||||||||
|
底盤及 活塞 |
質量/kg |
0.6 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1.25 |
||||||||||
|
壓力/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
專用砝 碼 |
公稱質量 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
5 |
0.5 |
1 |
5 |
0.5 |
1 |
5 |
1.25 |
2.5 |
5 |
|
壓力 |
0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 |
|
|
數量 |
4 |
10 |
4 |
11 |
4 |
9 |
4 |
11 |
1 |
4 |
9 |
1 |
4 |
15 |
1 |
2 |
11 |
|
|
工作介質 |
25#變壓器油與 煤油混合液 7:1 |
癸二酸酯異辛酯 |
||||||||||||||||
|
接口螺紋 |
M20*1.5 快速內螺*2 |
|||||||||||||||||
]]>
XY-6001 系列氣體壓力源，是我司精心研制的集多功能于一體的先進校驗臺。其突破性地內置過程信號測量功能，可穩定輸出 DC24V 饋電，能夠高效且精準地實現實驗室與現場環境下對壓力變送器、差壓變送器以及壓力開關等各類儀表的快速校準。憑借卓越性能，該產品在諸多領域均有廣泛應用，涵蓋電力、冶金、石油、化工、航空航天、食品衛生以及計量等行業，為各行業壓力相關儀表的校準工作提供了堅實可靠的技術支撐。
二、產品特點
采用先進的密封技術和密封元件，加壓穩定性可靠；
內旋式加壓螺旋桿可放置桌面任何位置；
內置0.02級高精度過程信號測量功能，可直接校準壓力變送器信號并提供24V供電；
廣泛操作性可以滿足計量室或者現場等不同場景校準工作
集成度高，操作簡單快捷，維護方便
三、技術參數
測量范圍：-0.095-6MPa
產品型號：XY-6001
最小調節度：10Pa
電測信號：電流0-25mA 0.02%
電壓0-10V 0.02%
壓力開關測量 通斷
激勵電壓：直流 24V±2%
介 質：潔凈空氣
輸出接口：M20*1.5 內螺紋三接口
