西安云儀生產的補償式微壓計主要用于測量非腐蝕性氣體的微小壓力，負壓力及壓力差，配上調壓器還可用來效準其他壓力儀表。被廣泛應用于各大專院校，計量單位及煤礦企業等實驗室使用。造型美觀，示值清晰，測量準確，刻度板上壓力單位mmH2O，可以滿足不同場合的需求。
二、主要技術參數

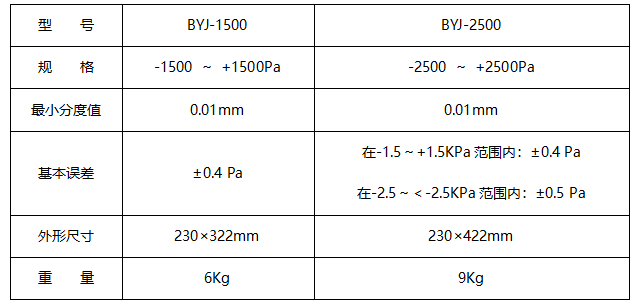

1、測量范圍、基本誤差 （類目劃分到壓力校準臺）
三、結構簡述
補償微壓計由微調部分、水準觀測部分、反光鏡部分急外殼部分組成。
結構示意圖
微調部分:由刻有200等分的微調盤固定在長螺桿上，長螺桿帶動蓄水筒作上升或下降運動，在水匣靜壓接嘴上裝有示度滑塊，示度滑塊沿示值標尺上下移動指出蓄水筒的位移高度。
◎ 水準觀測部分:在觀測筒內裝有水準頭，以觀測由動壓管受壓力后觀測筒內液面的變化。
反光鏡部分：由一個反光鏡固定在鏡殼上，反光鏡面反射觀測量筒內的水準頭與液面的接
觸情況，使水準頭尖與其倒影的影尖相接表示微壓計讀數調整“基點”。
外殼部分：由殼體及橫擔支持長螺桿，在殼體上裝有水平泡及調節螺釘，以調節微壓計的螺桿及動壓管的垂直。
高壓氣壓源結構緊湊、便于攜帶、不易泄漏。采用杠桿加壓，螺旋微調的組合結構，可以提供穩定、可靠的壓力源，是實驗室或工業現場校驗-0.095～14MPa變送器、壓力開關、壓力表、壓力傳感器等的選擇。滿足JB/T 599-2005《壓力表校驗器》行業標準。
二、產品用途
氣動高壓試驗泵是現場校驗-0.095MPa~14MPa量程范圍內壓力儀表的理想壓力源，如果它與XY-2006C智能數字壓力校驗儀或YK-100B數字壓力表合使用，則是工業現場校驗各種壓力變送器、壓力開關、壓力表及其它壓力儀器、儀表的理想方案。
三、技術指標
產品型號：XY-2006C
造壓范圍：（-0.095~14）MPa
穩定度等級：0.02%
工作介質:空氣
小調節度：10Pa
外形尺寸：360mm×204mm×100mm
重量：5kg
壓力連接：M20*1.5（2個 ）
四、使用注意事項
遵循操作規程：
在使用便攜式氣體壓力校驗源之前，務必仔細閱讀用戶手冊，嚴格按照規定的操作流程進行操作。例如，要按照正確的順序開啟和關閉閥門，避免因誤操作而導致設備損壞。在調節壓力時，應緩慢進行操作，防止壓力突變對設備內部的壓力傳感器、閥門等部件造成沖擊。
避免過載使用：
明確設備的額定壓力范圍，不要超過這個范圍進行校驗操作。例如，如果設備的最大壓力為 14MPa，就不應將壓力設置超過這個值。過載使用會使設備內部的部件承受過大的壓力，加速部件的磨損，甚至可能導致安全事故。
微差壓壓力表校驗儀，采用優質不銹鋼及鋁合金材料，德國進口密封件及連接件精制而成。高精度的標準器，確保差壓表的精準校驗測量。在數字壓力校驗系統中，它能+夠提供穩定且可以控制壓力變化足夠小的微壓壓力的校驗。
二、產品特點
操作簡單，維護方便
升降壓平穩，受外界溫度影響小
最小可控調節細度高，精度高
密封性能優越，接近零泄漏
三、技術指標
XY-6001 系列氣體壓力源，是我司精心研制的集多功能于一體的先進校驗臺。其突破性地內置過程信號測量功能，可穩定輸出 DC24V 饋電，能夠高效且精準地實現實驗室與現場環境下對壓力變送器、差壓變送器以及壓力開關等各類儀表的快速校準。憑借卓越性能，該產品在諸多領域均有廣泛應用，涵蓋電力、冶金、石油、化工、航空航天、食品衛生以及計量等行業，為各行業壓力相關儀表的校準工作提供了堅實可靠的技術支撐。
二、產品特點
采用先進的密封技術和密封元件，加壓穩定性可靠；
內旋式加壓螺旋桿可放置桌面任何位置；
內置0.02級高精度過程信號測量功能，可直接校準壓力變送器信號并提供24V供電；
廣泛操作性可以滿足計量室或者現場等不同場景校準工作
集成度高，操作簡單快捷，維護方便
三、技術參數
測量范圍：-0.095-6MPa
產品型號：XY-6001
最小調節度：10Pa
電測信號：電流0-25mA 0.02%
電壓0-10V 0.02%
壓力開關測量 通斷
激勵電壓：直流 24V±2%
介 質：潔凈空氣
輸出接口：M20*1.5 內螺紋三接口
XY-6002系列液體壓力源為我公司最新研制的多功能校驗臺，產品內置了過程信號測量功能，可提供DC24V饋電，實現了實驗室和現場壓力變送器、差壓變送器、壓力開關等儀表快速校準功能。該產品廣泛應用于各種需要壓力測試和校準的場合，如電力、冶金、石油、化工、航空航天、食品衛生、計量等領域。
二、產品特點
采用先進的密封技術和密封元件，提高了加壓穩定性；
內旋式加壓螺旋桿可放置桌面任何位置；
內置0.02級高精度過程信號測量功能，可直接校準壓力變送器信號并提供24V供電；
集成度高，操作快捷，維護方便
三、技術參數
測量范圍：0-250MPa
產品型號：XY-6002A 0-60MPa
XY-6002B 0-100MPa
XY-6002C 0-160MPa
XY-6002D 0-250MPa
最小調節度：5KPa
電測信號：電流0-25mA 0.02%
電壓0-10V 0.02%
壓力開關測量 通斷
激勵電壓：直流 24V±2%
介 質：純凈水（100MPa以內）或者變壓器油
輸出接口：M20*1.5 內螺紋三接口
XY-2002高壓氣體壓力源是我公司開發研制的用于高壓、中壓、低壓氣體壓力及真空壓力的壓力源，該產品產品選用優質進口不銹鋼及鋁合金材料。采用先進的航空密封技術及密封材料，經過多種加工工藝精制而成，產品的獨特結構和極易操作的特點是校驗壓力表、壓力變送器、壓力傳感器等其他壓力儀表及真空壓力儀表的理想設備。
二、產品特點
◆傳壓介質為空氣，清潔衛生，不污染環境，提高校驗儀表的準確度
◆集正、負造壓于一體，正、負壓轉換方便
◆開放式結構，操作簡單，極易維護
◆杠桿式加壓，超大范圍加減壓，使升降壓過程更穩定
◆可外接氣源，省時省力
◆精細微調，提供更高的顯示分辨力
◆3個輸出口，可以同時校驗2塊表，亦可按照客戶需求定制多個輸出口
◆輸出口采用快速活接頭，不用扳手便可輕松拆裝儀表
◆出廠配精致便攜的鋁合金手提箱
三、技術參數
◆ 型號：XY-2002
◆造壓范圍：(－0.095～10）MPa。
◆選型范圍：? ?
? ? ? ? ? ? ?XY-2002A （-0.095-2.5）MPa 低壓
? ? ? ? ? ? ?XY-2002B （-0.095-6）MPa ??中壓
? ? ? ? ? ? ? XY-2002C （-0.095-10）MPa 高壓
◆輸出口尺寸：M20*1.5(可根據現場儀表接口不同提供各種轉換接頭，詳見壓力附件)
◆最小可控調節度：10Pa
◆輸出接口：M20×1.5（三個）
◆體積：300mm×300mm×150mm
◆重量：10kg
]]>
XY-2006B便攜式手動液壓源目前在我國計量檢定或校驗行業中，普遍采用的是活塞壓力計或者臺式壓力源、電動壓力校驗臺等產品，這些產品一般都體積大，去現場校驗不宜攜帶，而國外的便攜式的產品采用手鉗式。加壓費勁，操作復雜，結合以上原因，我公司新近開發一款易于攜帶、結構簡單、操作省力的壓力源。
二、產品特點
結構簡單、操作省力（遠比手鉗型壓力泵省力）
便于攜帶、不易泄露、維護方便
工作介質：水或油
不怕臟、不怕潮
可以產生負壓（-0.09～60MPA）
可與多個量程智能數字壓力校驗儀連接使用
三、技術參數
造壓范圍:（-0.09～0～60）MPa
體積：290mm×150mm×110mm
調節細度：10kPa
重量：小于2kg
西安云儀手持壓力泵是專為工業現場與實驗室壓力儀表校準設計的便攜式手動壓力源，集輕巧便攜、操作省力、穩壓精準、密封可靠于一體，可快速為壓力表、變送器、壓力開關等提供穩定壓力 / 真空信號，是計量檢定、現場調試、儀表檢修的核心工具。
二、產品特點
超輕便攜：?jiǎn)问植僮鳎F(xiàn)場隨取隨用
省力高效：手鉗加壓，升壓快、微調準
密封可靠：進口密封，長時穩壓無泄漏
堅固耐用：金屬材質，抗腐蝕、適配惡劣工況
通用適配：標準接口，兼容全品類壓力儀表
三、產品型號與技術參數
XY-2001A型微壓氣體壓力源(微壓氣體發生器)，采用優質不銹鋼及鋁合金材料，德國進口密封件及連接件精制而成。
XY-2001A型微壓氣體壓力源是校驗微（差）壓變送器，微壓傳感器，微壓膜片壓力表等微壓儀器儀表的主要設備之一。在數字壓力校驗系統中，它能夠提供穩定且可以控制壓力變化足夠小的微壓壓力源。
二、產品特點
操作簡單，維護方便
升降壓平穩，受外界溫度影響小
最小可控調節細度高
密封性能優越，接近零泄漏
三、技術指標
產品型號：XY-2001A
（-50～0～50）kPa （-60～0～200）kPa （-90～0～600）kPa （±1）kPa
最小可控調節度：1Pa
外形尺寸：280mm×210mm×150mm
重量：2.6kg
一、產品簡介：
YUNY-900A電動氣壓源內置高壓泵，該高壓泵可無極調速，可控制升壓速率，產品方便快捷，安全可靠，主要用來檢測禁油儀表。電動氣壓源主要解決氣體壓縮比大，手動打壓效率低，打壓困難等問題。該產品內置增壓泵，最高壓力可達 25MPa, 兼容負壓。
二、產品參數：
壓力范圍：-0.1-6MPa、-0.1-10MPa、-0.1-16MPa、-0.1-25MPa?
供電：220V?
壓力接口：M20*1.5 快速接頭 3 個
功率：600W?
尺寸：680*350*480?
重量：35KG
三、電動氣壓源特點：
電動造壓，旋鈕調節
加快檢表速率，一個臺子即可滿足全量程正壓壓力儀表的檢定
免維護，無需頻繁維護，節省成本
可支持批量校準工裝
四、原理圖：
面板圖：
]]>
